Sensores de Vazão RISONIC



















Os sensors de vazão RISONIC das séries MFATAx, MFATBx e MFATCx são projetados para aplicação em tubos fechados

O sensor tipo MFATKx é projetado para dutos abertos (retangular, trapezoidal, ou circular) e podem tambem ser instalados em tubos de adução.

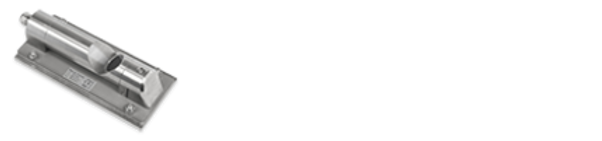

MFATAxx















O sensor para tubulações RISONIC modular Tipo A  são destinados ao uso em tubulações cheias ou parcialmente cheias: diâmetro do tubo desde 0,75 até 52 m.

Data sheet



Caracteristicas

  • instalação interna

  • pode ser trocado sob pressão

  • protusão mínima

  • frequência de oscilação: 1 MHz

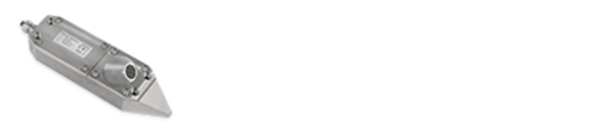

MFATBxx















O sensor para tubulação RISONIC modular Tipo B para uso em dutos cheios ou parcialmente cheios. Diametro so duto: de o,79 atá 52 m.

Data sheet



Caracteristicas

  • Montado no tubo

  • Perfil hidrodinamico

  • Frequencia de oscilação: 1 MHz



Variantes

MFATB2 para tubos de diâmetro: 0,7 até 10m

MFATB05 para tubos de diâmetro: 3,5 até 35m

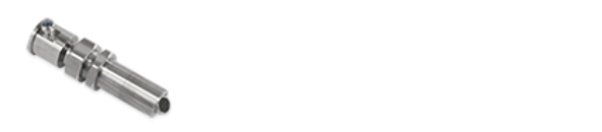

MFATCxx















O sensor para tubulações RISONIC modular Tipo C  são destinados ao uso em tubulações cheias ou parcialmente cheias: diâmetro do tubo desde 0,19 até 15,7 m

Data sheet



Caracteristicas

  • Como o tipo MFATAxx, mas para montage desde o exterior

  • Pode ser trocado sob pressão

  • Protusão mínima

  • Frequencia de oscilação: 1 MHz





MFATKx



















O sensor para canais RISONIC modular Tipo K  são destinados ao uso canais abertos estreitos: largura do canal de 0,18 até 13,5 m.

Data sheet



Caracteristicas

  • Particularmente robusto

  • Ângulo do caminho pode ser ajustado livremente.

  • Perfil hidrodinamico

  • Frequência de oscilação: 1 MHz

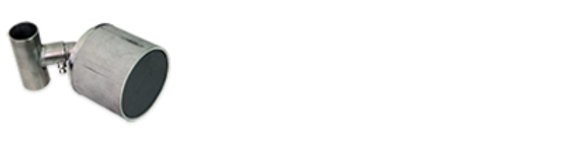

MFATK02















O sensor para canais RISONIC modular Tipo K02  são destinados ao uso canais abertos largos: largura do canal de 10,7 até 135 m.

Data sheet



Caracteristicas

MFATAK02 largura de canal de 10 ate 100 m

  • Particularmente robusto

  • Angulo de caminho livremente ajstavel

  • Frequência de oscilação: 200 kHz
